技術參數：

多功能桑園管理機、履帶式桑園植保機、背負式桑條收割機、小型桑枝粉粹機、草本桑割捆機、草本桑收割機、自走式桑枝剪伐粉粹搬

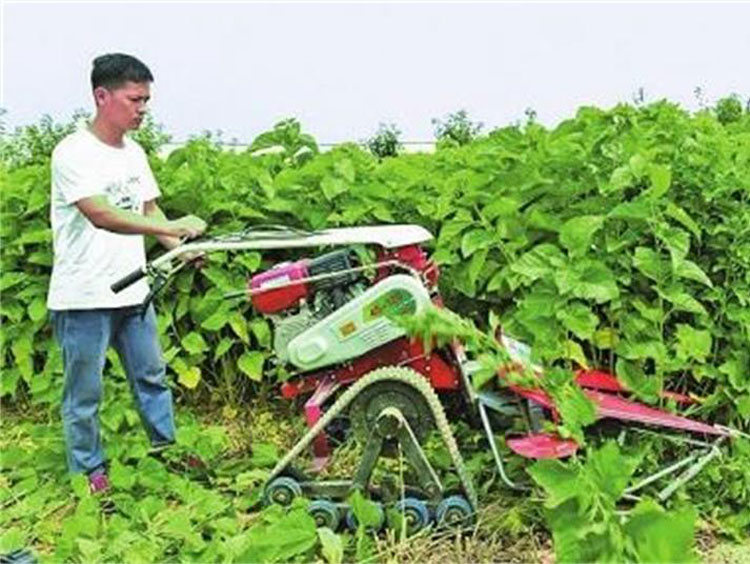

嫩桑作為一種新的功能型飼料,在畜牧領域具有廣泛的應用前景。隨著嫩桑需求量的不斷增 大,其收獲方式由以前的嫩枝采摘轉變?yōu)楝F(xiàn)在的整株收獲,且一年收割多茬。目前嫩桑收割勞動強度大,同時收割后留茬高度不一、切口不平、切口破損導致后期生長無序,影響下茬收獲的難題。

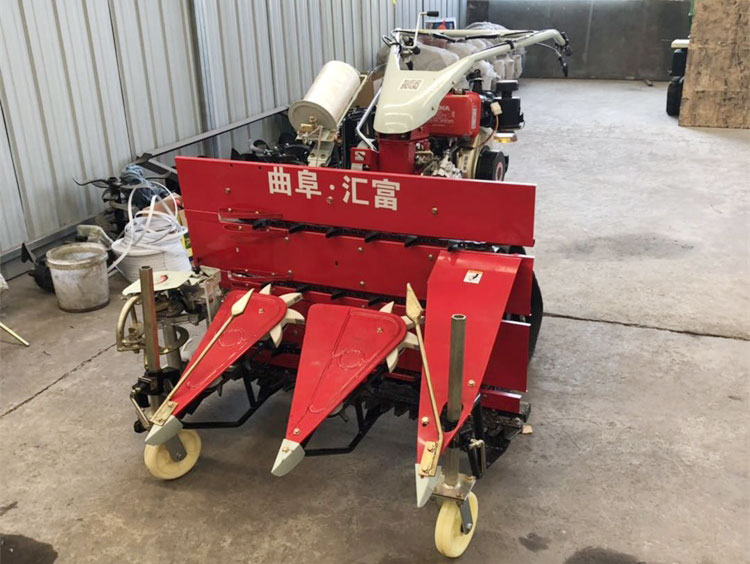

(1)針對目前嫩桑收獲時存在的主要問題,提出了嫩桑收割機整體設計方案,并根據功能要求將收割機分為行走底盤、收割臺、輸送機構、打捆機構四個模塊。

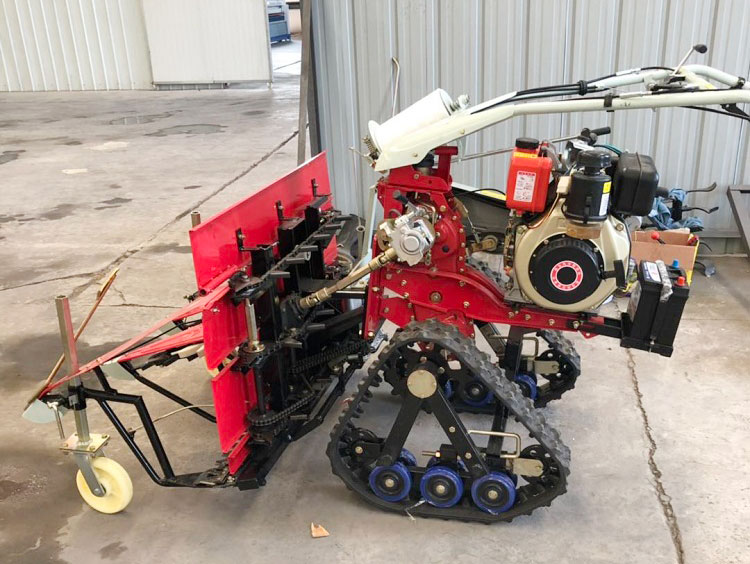

(2)結合嫩桑種植區的復雜地形及收割機行駛要求,提出了滿足爬坡能力和通過性要求的履帶底盤設計方案,完成了底盤結構設計,建立了底盤三維模型。

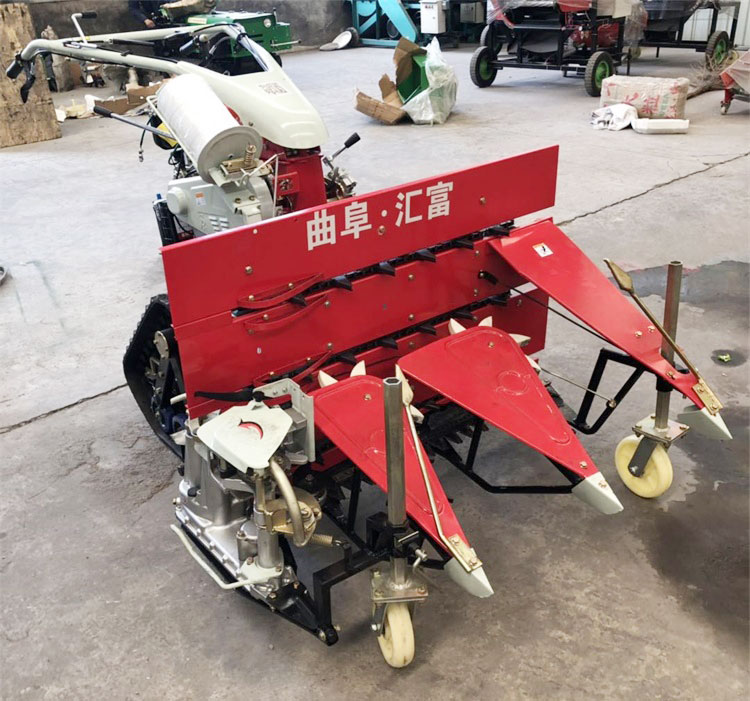

(3)針對嫩桑收割切口不平整及破損的問題,對比分析現有的幾種收割方式,選用高速旋轉的圓盤*按要求收割嫩桑。結合圓盤*的運動特性及嫩桑收割的留茬要求,提出了具有收割高度可調節功能的收割臺設計方案,完成了收割臺結構設計,并建立了三維模型。

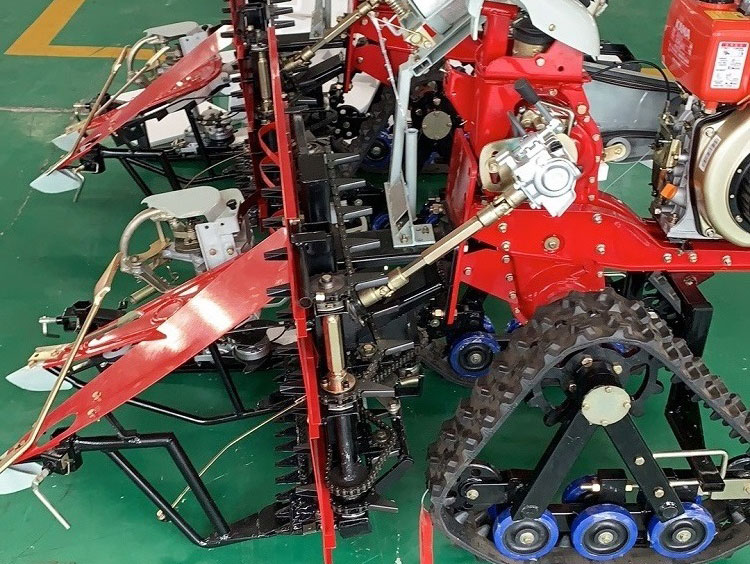

(4)針對嫩桑收割后收集勞動強度大的問題,提出了采用機械結構對嫩桑進行收集的設計思路,設計了嫩桑收集所使用的歸攏、夾持、輸送及打捆裝置。

(5)結合收割機各個功能部件的動力需求特征,設計了收割機液壓系統,并對液壓系統的元器件進行了計算選型。采用AMESim軟件對液壓系統進行了仿 真,并分析了液壓系統設計的合理性。對液壓系統進行優化,將液壓馬達啟動瞬時沖擊值從29N.m降到23N.m,同時消除了液壓缸工作狀態轉換對系統產生的液壓沖擊。

(6)建立收割機機架的有限元模型,并對車架進行模態分析。根據模態分析的結果,采用拓撲優化的方法對對收割機機架進行了結構優化設計。優化結果表明:收割機機架第 一階固有頻率從33.9Hz提高到51.45Hz、第二階固有頻率從42.43Hz提高到66.71Hz,增幅分別為51%、57%,可有效避免共振。

一種小型割桑機，其特征在于：包括推桿、扶手、機架、行走輪、發動機、鋸盤和操作桿，兩個行走輪轉動安裝在機架的兩端，所述的推桿的一端與機架連接，該推桿的另一端與扶手連接；操作桿的前部滑動穿過一套管內，該套管轉動連接在所述的機架上，在所述的操作桿的前端裝有鋸盤，該鋸盤的軸通過傳動機構與發動機的動力輸出軸連接，該發動機安裝在所述的機架上，在所述的操作桿的后端裝有操作扶手。本機的優點是：結構合理，體積小，重量輕，操作簡單，裝卸維修方便，成本低，工作效率高，可以推桿操作桿隨意調節鋸盤的高低和左右擺動，滿足盡量靠近根據割桑的要求。
